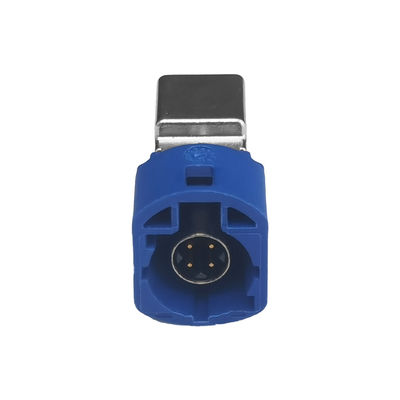

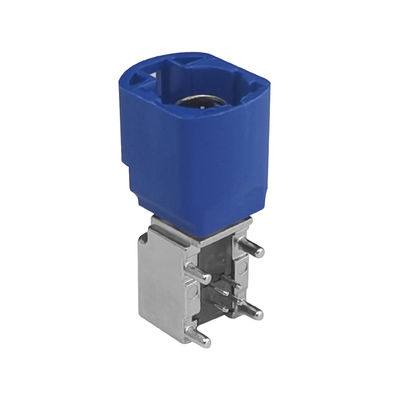

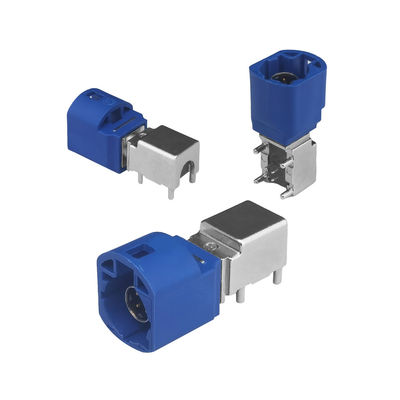

فاکرا HSD Connector Right Angle Type برای اتصالات آنتن خودرو
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| نوع نصب | نصب PCB/پانل | دمای کار | -40 تا +105 درجه سانتیگراد |
|---|---|---|---|
| تعداد موقعیت ها | 4 پین | چرخه های جفت گیری | ≥ 25 |
| محدوده فرکانس | DC تا 6 گیگاهرتز | درخواست ها | برنامه های دوربین LVDS، USB، AndIEEE 1394 |
| خدمات | OEM ODM پذیرش | مقدار تولیدی | 20 عدد |
توضیحات محصول
توضیحات محصول:
اين يک سيستم ديجيتالي با کارايي بالا براي سيگنال هاي فرقي ولتاژ پايين است
سیستم HSD به طور خاص برای جلوگیری از تداخل از crosstalk و منابع خارجی طراحی شده است، و این یک راه حل بسیار قابل اعتماد برای انتقال داده است.از یک سیستم اتصال 100 Ω کاملاً محافظ استفاده می کند، که قادر به تحمل کابل های چهارگانه محرمانه است.
کارآمد و انعطاف پذیر
سیستم HSD شامل تمام قطعات لازم برای عملکرد بهینه است و به دلیل هزینه کارایی آن شناخته شده است.این به ویژه برای انتقال داده های با سرعت بالا مناسب است و اغلب در برنامه های کاربردی اترنت استفاده می شود.این سیستم همچنین نیازهای سختگیرانه صنعت خودرو را برآورده می کند.
هدف ساخته شده برای کاربردهای خودرو
سیستم اتصال HSD به طور خاص برای بازار خودرو طراحی شده است، با اهداف مانند دوربین LVDS، USB و برنامه های IEEE 1394 در ذهن.گزینه های کد رنگ، و برای پاسخگویی به نیازهای جهانی خودرو طراحی شده است در حالی که اندازه کامپکت را حفظ می کند.
ویژگی ها:
سیستم اتصال HSD
سیستم اتصال HSD یک راه حل انقلابی برای اتصالات کابل با کیفیت است. آن را برای کار در 100 اوم طراحی کرده اند و قادر به پذیرش کابل های چهار گره شده محافظ است.برخی از ویژگی های برجسته این سیستم عبارتند از:
- مکانیسم قفل دوگانه برای قفل اولیه و ثانویه
- روش اتصال از طریق کرمپ برای اتصال های امن
- نیروی نگهدارنده کابلی بالا برای اتصالات قابل اعتماد
- گزینه های کدنویسی کارآمد بر روی پوشش پلاستیکی برای جلوگیری از عدم اتصال
- اقدامات برای جلوگیری از آسیب به پین تماس
مکانیسم قفل دوگانه اتصال قوی و ماندگار را تضمین می کند، در حالی که روش اتصال کرمپ ثبات آن را افزایش می دهد.به حداقل رساندن هر گونه خطر قطع اتصالگزینه های کدگذاری کارآمد در محفظه پلاستیکی، شناسایی و اتصال کابل های مناسب را آسان می کند و احتمال اشتباه را کاهش می دهد.این سیستم همچنین اقدامات احتیاطی را برای جلوگیری از آسیب زدن به پین تماس، اطمینان از طول عمر و عملکرد اتصال دهنده ها.
پارامترهای فنی:
| HSD | |
| کد HSD+2 | A.B.C.D.E.F.Z |
| شماره ی PIN | 4 پین سیگنال,2 پین قدرت |
| کابل | به عنوان مثال، داکار 535، داکار 636 |
| واحد بسته بندی | در صورت درخواست |
| داده های الکتریکی | |
| امپدانس | 100Ω |
| محدوده فرکانس بسته به نوع کابل | DC تا 6GHz |
| مقاومت تماس سیگنال | ≤10 mΩ |
| مقاومت تماس خارجی | ≤7.5 mΩ |
| ولتاژ آزمایش | 250 V rms |
| ولتاژ کار | 60 V rms |
| داده های مکانیکی | |
| چرخه های جفت گیری | ≥25 |
| نيروهاي درگیر | ≤30 N |
| نيروهاي جدايي | ≥5N |
| قفل نیروی نگهدارنده | ≥ 110N |
| داده های زیست محیطی | |
| محدوده دما | -40°C تا +105°C |
کاربردها:
سیستم اتصال HSD به طور خاص برای استفاده در بازار خودرو طراحی شده است، با کاربردهایی مانند دوربین های LVDS، دستگاه های USB و اتصالات IEEE 1394.از ویژگی های پیشرفته ای برخوردار است، از جمله کلید مکانیکی، مکانیسم های قفل، کد رنگ قابل تنظیم و اندازه فشرده ای که با استانداردها و خواسته های صنعت خودرو جهانی مطابقت دارد.
این سیستم متقابل متقابل تنها به استفاده از خودرو محدود نمی شود.به طور خاص در حوزه های ایستگاه های پایه رادیویی و الکترونیک دیجیتال اطلاعات و سرگرمیعلاوه بر این، این سیستم همچنین برای شبکه های دیجیتال تقارن مناسب است و با پروتکل های مختلف محبوب مانند USB 1 سازگار است.0، 2.0، 3.0، LVDS، Ethernet، IEEE 1394 (Firewire) و GVIF.
کد HSD:
سفارشی سازی:
ما از درخواست های OEM و ODM استقبال می کنیم و گزینه های سفارشی برای انواع کابل، انواع کانکتور و طول کابل را ارائه می دهیم. نیازهای خاص شما به دقت در نظر گرفته می شود تا یک راه حل سفارشی ارائه شود.در مورد کمک بیشتر با ما تماس بگیرید.
پشتیبانی و خدمات:
- سفارشات OEM و ODM خوش آمدید.
- نمونه های رایگان در دسترس هستند؛ مشتریان فقط نیاز به پوشش هزینه های حمل و نقل دارند.
- ما راه حل های لجستیکی انعطاف پذیر ارائه می دهیم.
- براي تحویل سريع و خدمات استثنائي به ما اعتماد کنيد
